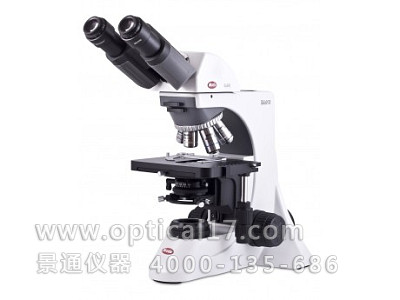

BA410正置三目生物显微镜

BA410提供了高质量且完备的附件功能，满足了从学校到临床、实验室等多学科的研究和应用。并且可与任何Moticam数码摄像装置结合使用，获取高清的显微图像。



技术参数：

型号	BA410
总放大率	40X～1000X (选购，Zui高放大率为1500X)
目镜	平场大视场，高眼点10X (FN22)，视度可调节
CCIS无限远平场消色差物镜	EC-H Plan 4X; EC-H Plan 10X; EC-H Plan 40X; EC-H Plan100X
相衬物镜	EC PL Ph10X ; EC PL Ph20X; EC PL Ph40X; EC PL Ph100X (选配)
聚光镜	N.A. 0.9/0.13消色差聚光镜
观察筒	铰链式双目镜筒，30°倾斜
	铰链式三目镜筒，30°倾斜(分光比: 100:0、80:20、0:100、三档)
双目镜筒瞳距	48mm～75mm
眼点高度提升器	每件可提升20mm，可提高100mm
物镜转换器	内定位五孔物镜转换器
粗微动调焦装置	粗微同轴调焦手轮，微调0.1mm/转，格值0.001mm。粗动松紧可调， 工作台上限位置可用镜臂中的滚花螺钉调节；并通过锁紧手轮来限位。
机械移动载物台	矩形，面积：175 x 145mm；行程：80 x 53mm；X、Y向低位同轴调节手轮，且其扭矩 (松紧)可调。左右手位可选择，硬膜涂层
柯拉照明	6V30W卤素或3W LED
滤色片	黄、绿、蓝、钕玻璃和中性滤色片 (根据选购要求)

特点

▲ 显微镜机架
遵循人机工程学理论，从用户使用角度出发，BA410采用了一系列方便舒适的设计。
独特的Y型机架提供了稳定的结构和更宽阔的使用空间。
低手位的调焦操作和载物台调节设计，Zui大限度地减少操作疲倦感。
简单可触的调光手轮及载物台的随机限位功能使操作更简便、更舒适。

▲ 观察筒
3 0°倾斜的铰链式观察筒，瞳距调节范围为4 8 -75mm。
所有BA410观察筒可配有22mm视场的目镜, 大视场的目镜使搜索更迅速更便捷。
BA410同时提供眼点高度器为选配。用户可根据不同观察高度进行设置。
除了常规的双目配置，三目观察筒可安装显微摄影摄像装置，并带有以下三种分光比：
1) 100:0 / 20:80
2) 100:0 / 0:100
3) 100:0 / 20:80 / 0:100

▲ 人机工程观察筒
满足人机工程学观察要求，减轻长时间观察的疲劳感。
变角度双目观察筒，头部变角度范围:4-30°，瞳距: 55-75mm。
人机工程双目筒, 头部变角度范围:4-30°，瞳距: 55-75mm, 头部可拉伸范围: 0-35mm。

▲ 目镜
结合 CCIS 光学系统，BA410 配有平场、高眼点的10X22mm 大视野目镜。
即使长时间观察，也能确保使用者操作舒适，无疲劳感。
目镜屈光度可调装置，方便使用者根据视力调节。
除了标配10X以外，还有其它的倍数的目镜供选择。目镜可以安装分划板。

▲ 转换器
BA410转换器采用内定位机械结构，保证不同倍数转换时准确定位及平滑转换。
五孔转换器或六孔转换器供客户不同配置需求选择。

▲ 物镜
新系列 EC-H 物镜为 BA410 提供了Zui佳的光学成像质量。镜片采用多层宽带镀膜，增加透过率，提高图像衬度。
无铅光学材质符合 ROHS 的环保要求。
卓越的像差校正性能提高了视场的平坦度和分辨率，且优越的光学性能发挥了Zui高的色彩还原性。
EC-H 正相衬物镜同明场物镜一样拥有Zui佳的质量和精湛的工艺。
EC-H 物镜工作距离的提高为操作者提供充足的操作空间，并有效保证从油浸物镜到干物镜安全切换使用。
同时物镜光学设计与管径补偿设计相结合，形成了充分校正的中间图像，通过三目镜筒获取高质量的数码显微图像。

▲ 机械载物台
机械载物台采用硬质耐磨表面，高硬度、抗腐蚀。
载物台行程80x53mm, 带有的旋转和扭矩调节装置方便用户对X和 Y轴控制。
左右手载物台可供客户选择，载物台游标Zui小读数0.1mm。
载物台双片夹定位孔距离的增加，加强了片夹的稳定性及耐用性。

▲ 聚光镜
BA410 标配 N.A. 0.90 / 0.13 摆进摆出消色差聚光镜，适用于2X-100X物镜的观察。
聚光镜高度可通过聚光镜调节手轮调节。
聚光镜中心可通过聚光镜托座上的一对调中板手进行调节。
N.A.0.9阿贝聚光镜（可配相衬推拉板）和转塔相衬聚光镜可供选用。

▲ 照明
BA410 集光镜通过扩大显微镜光学元件通光孔径，减少了大孔径照明下的衍射效应。
6V/30W 卤素灯柯拉照明系统成为显微镜成像分辨率和亮度的有力保障。
专用的3W LED模块与6V/30W卤素灯互换设计，更便于用户进行照明切换。
集光镜座带有螺纹旋入滤色片盖，使滤色片内置于集光镜上，防止显微镜移动或储存时滤色片跌落。

▲ 相衬暗场观察附件
BA410 提供适用于相衬和暗场观察的简易操作插板。
相衬观察采用选配的 N.A.0.9 阿贝聚光镜，结合不同倍率的相衬物镜 10X、20X、40X、100X 与之相对应的PH1、PH2、PH3相衬插板搭配使用。暗场插板适用于4X-40X 倍率观察。

▲ 简易偏光
转换器上部两个插槽，可插入检偏器插片和λ补偿片(起补偿器作用)。
起偏器安装在聚光镜下方或光镜的滤色片座上。

▲ CCD 接头
CCD接头，直径38mm。新接头使图像衬度有了较大的提升。
三种接头倍数分别为: 1x、0.65x、0.5x。

▲ 眼点提升器
观察位置可通过眼点高度提升器进行调节，每增加一件可提高20mm，可增加三件，总共可提高60mm。

▲ 摄影装置
使用者可通过 BA410 三目镜筒进行显微摄影观察。此系统有 2.5X 和 4X 摄影目镜供选择。
摄影接口根据相机型号由相机厂商提供。

▲ 摄像装置
Motic 始终致力于数码显微镜的自主研发，目标在于为用户提供更便捷更简易的数字化操作。
BA410 与 Moticam Pro 系列数码摄像产品光学匹配设计，以获得Zui满意的高清图像。
并且所有 Moticam 都配有整套应用软件，便于用户进行数据分析和研究。
有300万像素或500万像素、彩色或黑白、冷却或不冷却多种研究级 MoticamPro 摄像装置可供选择。

▲ 荧光装置
BA410可与荧光装置搭配使用。荧光装置可同时安装四个荧光滤色片组。
不同系列的滤光镜组可以满足不同观察应用的需求。
同时，带有反射镜的汞灯灯箱使图像在亮度、均匀性和分辨率都有进一步的提升。
